一、概述

1. 单吸离心泵

定义

特点

1. 结构简单、体积小、造价低、安装维护方便；

2. 叶轮单侧进水，轴向推力大，长期运行易磨损轴承；

3. 流量偏小，扬程适配范围广，从小型家用泵到工业清水泵、管道泵均大量使用；

4. 适用场景：给排水、空调循环、小型供水、化工小流量输送。

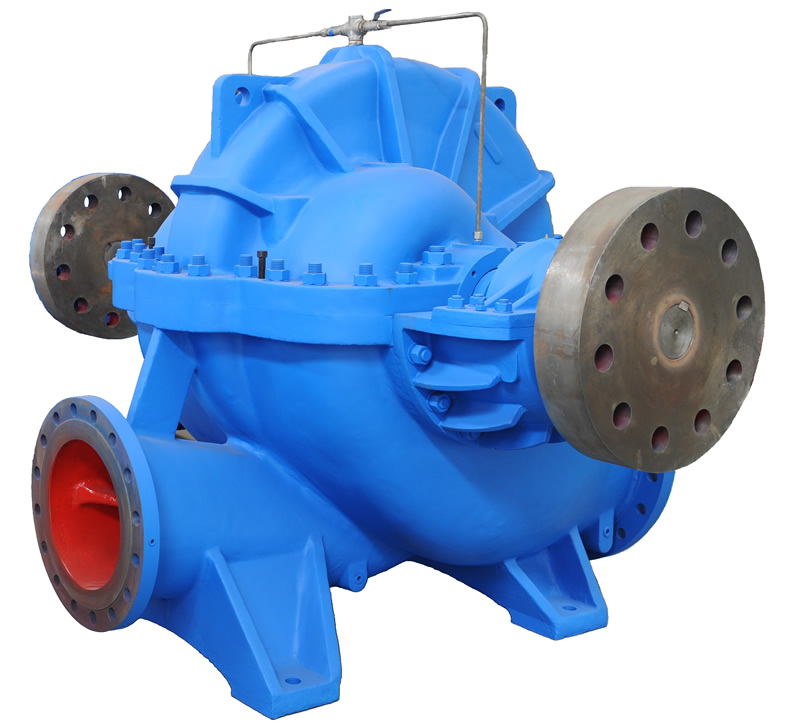

2. 双吸离心泵（双吸中开泵为主）

定义

特点

1. 双侧进水，进水流通面积翻倍，大流量专用；

2. 两侧进水产生的轴向力相互抵消，轴向推力极小，轴承寿命更长、运行平稳；

3. 泵体中开设计，检修无需拆卸进出口管路，直接掀开上泵壳即可取出转子；

4. 缺点：体积大、重量高、成本更高；

5. 适用场景：水厂取水泵、电厂循环泵、市政大型给排水、农田大面积灌溉。

单吸 vs 双吸核心区别简表

二、通用主要部件（单吸、双吸共用基础部件）

1. 泵体（蜗壳）

   容纳叶轮，收集叶轮甩出的液体，将动能转化为压力能；双吸泵分为上、下中开泵壳，单吸多为整体蜗壳。

2. 叶轮

   核心做功零件，叶片旋转对液体加压；

• 单吸叶轮：单侧进水，只有一面进口；

• 双吸叶轮：两面均有进水口，叶片对称布置。

3. 泵轴

   传递电机扭矩，带动叶轮旋转，材质多为 45# 钢、不锈钢。

4. 轴承组件

   支撑泵轴，承受径向力与轴向力；分滚动轴承、滑动轴承。双吸泵轴向负荷小，轴承损耗更低。

5. 轴封装置

   防止泵内高压液体沿轴间隙外泄，同时防止空气进入泵内；分为机械密封、填料密封两类。

6. 口环（耐磨环）

   装在叶轮与泵壳间隙处，易磨损件，保护泵体与叶轮；间隙过大则内泄增大，泵效率下降。

7. 托架 / 轴承体

   容纳轴承、润滑油，连接泵体与电机底座。

8. 底座（共用底盘）

   固定泵与电机，保证同轴度，减少振动。

三、单吸泵特有配套部件

1. 平衡孔 / 平衡盘：抵消单侧进水带来的巨大轴向推力；

2. 后盖（泵盖）：封闭叶轮后侧进水端。

四、双吸泵特有配套部件

1. 中开密封垫：上下泵壳中分面密封，防止漏水漏气；

2. 双吸进水流道：泵壳左右对称双进水腔；

3. 一般无需复杂平衡机构，依靠双侧进水自动平衡轴向力。

补充运行要点

1. 普通单吸 / 双吸离心泵均无自吸能力，使用前必须灌满引水，进口管路需密封不漏气；

2. 双吸泵优势集中在大流量工况，同等口径下输送水量远大于单吸泵；

3. 单吸泵结构紧凑，多用于空间狭小、中小流量增压场景。
